بلک اوت black out

بلک_اوت چیست؟
پدیده black out حالتی درشبکه قدرت برق هست که دیسپاچینگ یا مرکز کنترل شبکه برق دراثر اتفاقات ناخواسته‌ای از قبیل اتصال درخطوط انتقال یا قطع شدن یکی از خطوط اصلی یا از دست ناگهانی مقدار زیادی از منابع تولید مثل تریپ کردن همزمان چند نیروگاه یا نوسانات فرکانس شبکه به صورت غیرقابل کنترل (تمامی سعی کنترل کنندگان شبکه جلوگیری از هرگونه نوسان بار درتولید وتوزیع ونیز جلوگیری از اتفاقات غیرمترقبه وناخواسته با استفاده از مدیریت بر شبکه قدرت می‌باشد) واتفاقات مختلفی از این قبیل کنترل بخشی از شبکه یا همه شبکه را ازدست می‌دهد.
درهرصورت اگر چنین اتفاقی رخ دهد می‌توان حالت‌های متفاوتی را درنظر گرفت از جزیره‌ای شدن شبکه تا black out کامل شبکه که بدترین اتفاق ممکن برای یک شبکه قدرت می‌باشد.

دیزل ژنراتور

دیزل ژنراتور:
ژنراتور جهت تامین انرژی الکتریکی مورد نیاز به صورت محلی و در مقیاس کوچکتر مورد استفاده قرار می گیرد.
ژنراتورها به دو صورت ، طراحی و ساخته می شوند:
دائم کار ) Prime )
اضطراری ) Emergency )
در اماکنی که بدلیل دوری از خطوط سراسری برق یا بدلیل اقتصادی ،امکان استفاده از شبکه برق سراسری وجود نداشته باشد
از ژنراتورهای دائم کار استفاده می شود.
از ژنراتورهای اضطراری هنگام قطع شبکه برق سراسری جهت تامین برق مورد نیاز تجهیزات و اماکنی که قطع برق ممکن
است خسارت جانی و مالی ایجاد کند استفاده می شود.
در موارد یزر برای تامین مصارف اضطراری و ایمنی باید نیروی برق به کمک مولدهایی که معمولا نیروی محرک آنها موتورهای
دیزل است در محل تولید شود:

ساختمانهای مسکونی بیش از 4 طبقه از کف زمنی و مجهز به آسانسور
ساختمانهای عمومی که نوع فعالیت آنها به نحوی است که قطع برق ممکن است خطر یا خسارت جبران ناپذیری را ایجاد کند.
بیمارستانها و مراکز بهداشتی با توجه به نوع فعالیت
سردخانه های بزرگ
مراکز صنعتی
هر نوع ساختمان دیگری به تشخیص مقامات ذیصلاح
نکته:
راه اندازی دیزل ممکن است بصورت دستی،خودکار ،با وقفه کوتاه یا بدون وقفه باشد.

power line carrier

- شبکھ ھای مخابرات عمومی جوابگوی نیاز ھای ارتباطی جھت بھرهبرداری موثر از شبکھ فشار قوی نمی باشد.
- تبادل اطلاعات بین مراکز دیسپاچینگ و سایر پست ھا توسط یک شبکھ مخابراتیمطمئن و اختصاصی ، از ضروریات اینگونھ مراکز می باشد.
- با استفاده از شبکھ جامع مخابراتی ، پست ھا می توانند بھ تجھیزات حفاظتی مجھز گردندکھ باعث قابلیت اعتماد بیشتر و بھره برداری موثر تر از شبکھ می گردد.
- عدم وجود یک شبکھ مخابراتی ا ختصاصی ضعف ارتباط از طریق شبکھ مخابراتیشرکت مخابرات، عدم دسترسی اکثر پست ھای واقع در خارج شھر بھ خطوط ا رتباطیPlc مشکلاتی ھستند کھ در صورت وجود یک شبکھمخابراتی مطمئن برطرف گشتھ وامکان بھره بردای موثرتر از شبکھ را ایجاد می کند.

http://uplod.ir/98jeh3mvaj02/Power_Line_Carrier.pdf.htm

سنکرونیزاسیون

سنکرونیزاسیون
مولد های سنکرون را می توان به دو شیوه متصل کرد. اتصال اول که به صورت تکی یا انفرادی نام گذاری می شود به این گونه است که مولد و باری که مولد آنرا تغذیه می کند، کنار هم قرار بگیرند. این روش اکثراً برق اضطراری مورد استفاده در بیمارستانها و اماکنی از این دست را تامین می کند. کار این مولد ها کار انفرادی و مستقل از شبکه است. نحوه دیگر اتصال مولد های سنکرون اتصال آنها به شبکه است که به کار گروهی نام گذاری می شود. همانگونه که می دانیم شبکه از هزاران بار و هزاران ژنراتور دیگر تشکیل شده است.
برای این کار باید شرایطی را برقرار کنیم و بعد از برقراری این شرایط به صورت مطلوب، آنگاه ژنراتور را به شبکه وصل کنیم. از آنجا که شبکه ای که می خواهیم مولد را به آن متصل کنیم، شبکه ای بزرگ است و هماهنگ کردن آن با مولد کاری غیر ممکن است پس ژنراتور را با شبکه هماهنگ می کنیم.
ما تمام این هماهنگی ها را انجام می دهیم تا بتوانیم درزمان مناسب وصل کردن کلید ژنراتور را به مدار وصل کنیم.
برای برقراری جریان از سمت مولد به شبکه و برای اینکه مولد ما در شبکه مصرف کننده نباشد و بتواند به شبکه کمک کند و به آن جریان دهد باید 4 شرط را برقرار کنیم که به ترتیب زیر است:

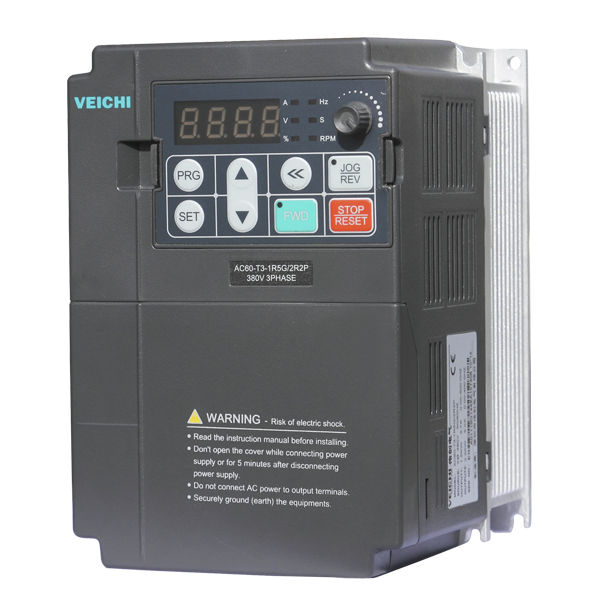

درایو و کاربرد آن در صنعت برق

درایو یا کنورتور فرکانس و یا کنترل کننده دور موتور برای تنظیم دور الکتروموتورهای AC (موتورهای سه فاز ) استفاده میگردد. درایوها قادرند دور موتور را از صفر تا چندین برابر دور نامی موتور و بطور پیوسته تغییر دهند.

تنظیم دور در الکتروموتورها علاوه بر منعطف نمودن پروسه های صنعتی ، در کاربردهای زیادی منجر به صرفه جوئی انرژی هم میگردد. علاوه بر آن درایوها جریان راه اندازی کشیده شده از شبکه را به میزان زیادی کاهش میدهند. بطوریکه این جریان خیلی کمتر از جریان اسمی موتور است.

درایوها میتوانند موتور را بطور نرم و کاملا کنترل شده استارت و استپ نمایند. زمان استارت و استپ را میتوان بدقت تنظیم نمود. این زمانها میتوانند کسری از ثانیه و یا صدها دقیقه باشد. توانائی درایو در استارت و استپ نرم موجب کاهش قابل ملاحظه تنشهای مکانیکی در کوپلینگها و سایر ادوات دوار میگردد.

بررسی حالات اضطراری شبکه قدرت

بعد از وقوع هر حالت اضطراری در شیکه قدرت دو مقوله زیر بررسی می شود :

1- امنیت دینامیکی سیستم

2- امنیت استاتیکی سیستم

منظور از امنیت دینامیکی سیستم ، عدم خروج ژنراتور از حالت سنکرون و عدم خروج فرکانس شبکه از محدوده مجاز خود می باشد . پس از اطمینان از امنیت دینامیکی سیستم نوبت به بررسی امنیت استاتیکی سیستم می باشد . منظوز از امنیت استاتیکی سیستم بررسی ولتاژ بارها و جریان خطوط است که چه مقدار از محدوده مجاز خود خارج شده اند و سیستمی دارای امنیت استاتیکی بالاتر و بهتری است که کمترین تجاوز از محدوده مجاز خود را داشته باشد .
