رله بوخهلتس (Buchholz Relay)

این رله بروی ترانسهای کنسرواتور دار نصب میشود و برای ترانسهای هرمتیک میتوان از تجهیزات خاص همچون رله هرمتیک و DGPT که عملکرد مشابه بوخهلتس دارند استفاده نمود. در این وسیله حفاظتی، گاز های ایجاد شده از تجزیه روغن ناشی از تخلیه جزئی و کامل و نقاط داغ غیر مجاز در داخل ترانسفورماتور جمع میشود، بطوریکه اگر میزان گاز بوجود آمده از حد معینی تجاوز نماید با اتصال دو کنتاکت موجود در آن آلارم و سپس فرمان قطع ارسال میشود.
✅ خطاهائی که سبب بکار انداختن رله بوخهلتس می شوند عبارتند از

1⃣ جرقه بین قسمتهای زیر فشار و هسته ترانسفورماتور
2⃣ اتصال زمین
3⃣ اتصال حلقه و کلاف
4⃣ قطع شدن در یک فاز
5⃣ سوختن آهن
6⃣ نشت روغن از کنسرواتور روغن و یا از لوله های ارتباطی

ترانس ولتاژ PT) Potentional Transformer)

 ترانس ولتاژ PT) Potentional Transformer)
در شبکه های فشار قوی نیاز به نمونه برداری ولتاژ از شبکه فشار قوی می باشد بنابراین باید ولتاژهای بالا را به ولتاژهای پایین که معمولاً 100 یا 110ولت می باشد و برای مقاصد حفاظتی و اندازه گیری استفاده می شود تبدیل کرد . ترانس PT ساختمانی شبیه CT دارد با این تفاوت که تعداد دورهای سیم پیچ اولیه بیشتر از سیم پیچ ثانویه می باشد. PT در مدار فشار قوی به صورت موازی قرار می گیرد.

🔵 کاربرد ترانسهای ولتاژ:

1⃣ به منظور اندازه گیری ولتاژ و بعضی دیگر از کمیتهای الکتریکی،که PT برای این مقصود فقط تا یک حد مشخصی از ولتاژ را نشان می دهد و ازیک حد تعیین شده ای به بالاتر را آن مقدار تعیین شده نشان میدهد.

2⃣ برای مقاصد حفاظت ی که نیاز به نمونه ولتاژ از رله های ولتاژی دارد مانند رله دیستانس و..

برای این مقصود تمام مقادیر واقعی ولتاژ نمایش داد ه می شود اما طبق تعریفی که برای آن شده بوسیله یک رله عمل می کند و مثلاً اگر مقدار ولتاژ از یک حدی بیشتر یا کمتر شد رله عمل می کند و بریکر مورد نظر را باز کرده و جریان را قطع می کند.

سیم کشی سیستم هوشمند

http://uplod.ir/9xrm3ooxxdz1/power_point.pptx.htm

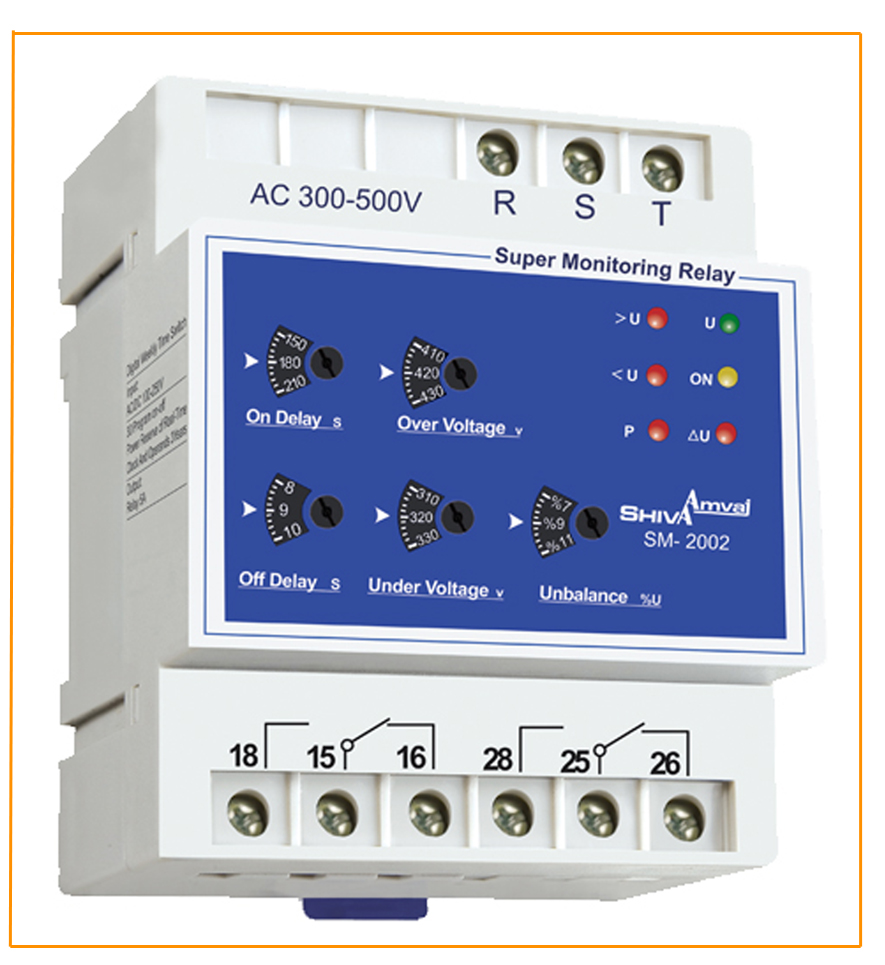

رله کنترل فاز

رله کنترل فاز :

همه ما با اصطلاحاتی مانند برق دو فاز شده است و یا سیم نول قطع شده و یا تقارن فازها به هم خورده است آشنا هستیم و خطرات آن را نیز می دانیم در گذشته در مدارات حساس بصورت کنتاکتوری برخی عیوب مشخص می گردید و چراغ ها و زنگ های آلارم فعال می گردید و برق شبکه قطع ، ولی این مدار اولاً نمی توانست کلیه عیوب راتشخیص دهد از طرف دیگر قابل استفاده درکلیه اماکن وتابلوهای برق نبود .

با پیشرفت علم الکترونیک این عیوب مورد بررسی قرار گرفت و در نهایت دستگاههای به نام رله کنترل فاز ساخته شد که متناسب با شرکت سازنده مجهز به امکانات کمتر یا بیشتر می باشد ولی در کل یک رله کنترل فاز باید عیوب زیر را تشخیص دهد :

رله دیفرانسیل



رله دیفرنسیال براساس مقایسة جریانها ( تراز جریانی) کار می‌کند و بدینوسیله جریان در ابتدا و انتهای وسیله‌ای که باید حفاظت شود سنجیده شده و با هم مقایسه می‌شود این تفاوت جریان در دو طرف محدودة حفاظت شده اغلب در اثر اتصال کوتاه یا اتصال زمین و غیره بوجود می‌آید. در صورتیکه قبل از اتصال شدن مسلماً جریانهای دو طرف با هم برابر هستند.

رله دیفرانسیل فقط محدودة داخل خود را حفاظت می کند و از این جهت از آن بیشتر برای حفاظت ترانسفورماتورها، ژنراتورها و موتورهای فشارقوی و شین‌ها استفاده می‌شود و از اول محدودة حفاظت شده باید سیم‌های سنجش به محل رله کشیده شود.
برای رله دیفرنسیال معمولاً از یک رله جریانی ( رله آمپریک) ساده استفاده می‌شود و جریانی که رله را بکار می‌اندازد. برابر با تفاوت جریانهای زکوندر ترانسفورماتور می‌باشد.

رله کوربالانس

رله کور بالانس

رله کور بالانس (core balance) جهت آشکار کردن وجود عدم تعادل در شبکه بکار می رود اگر شبکه متعادل باشد جمع شار تولیدی سه فاز در هر لحظه صفر است . در شرایط عدم تعادل در شبکه که بدلیل بروز خطا در عایق کابل می تواند رخ دهد برایند شار غیر صفر می گردد و به این طرق وجود اشکال در عایق کابل و ایجاد جریانهای نشتی آشکار میگردد

چنانچه ولتاژ منبع متعادل باشد حداکثر 5% عدم تعادل در جریان قابل قبول خواهد بود و بیشتر از ان که بدلیل جریان نشتی در بانکهای خازنی و یا عایق کابلها ایجاد میگردد غیر قابل قبول است .
